旋浆式流速仪工作原理及使用安装方法

适用范围

LS1206B型旋桨式流速仪是一种在水文测验中进行流速测量的常规通用型仪器，用于江河、湖泊、水库、水渠等过水断面中预定测点的时段平均流速的测量，亦可用于压力管道以及某些科学实验中进行流速测量。

LS1206B型旋桨式流速仪符合GB/T11826-2002《转子式流速仪》等相关国家标准。

LS1206B型旋桨式流速仪广泛适用于水文测验、水利调查、农田灌溉、径流实验等，亦可适用于水电、环保、矿山、交通、地质、科研院所、市政等行业或部门进行相关流速或流量的监测。

性能参数

1） 旋桨回转直径：   Φ70mm

2） 旋桨水力螺距b：  120mm（理论值）

3） 起转速度v₀：     0.05m/s

4） 临界速度v_k：      约0.13m/s

（以实际检定值为准。据统计分析，v_k远小于上述值。）

5） 测速范围：       0.06m/s～8m/s

6） 输出信号：        磁激式开关接点通断信号

7） 信号数/转子转数： 2/1（每转2个信号）

8） 开关接点容量：    DC  U≤24V     I≤120mA

9） 接点工作次数：    1×10⁷

10）全线相对均方差m：|m|≤1.5% （用于v≥v_k时）

11）相对误差δ：     |δ|≤5%（用于v＜v_k时）

12）工作水体环境：   水温0℃～＋40℃

水深0.1m～40m

悬移质含沙量≤20kg/m³

13）贮存环境：       温度－25℃～＋55℃

湿度≤90%

工作原理

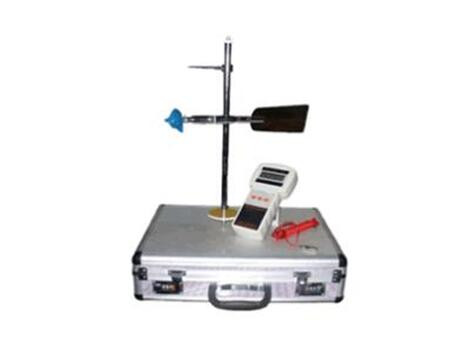

LS1206B型旋桨式流速仪由旋桨、旋转部件、支座、尾翼部件（或固杆螺丝）、干簧管部件等组成（参见图1）。

旋桨用于被动感受水流，在水流驱动作用力下，绕水平支承轴旋转。其回转直径为Φ70mm，理论水力螺距（机械导程）为120mm。

旋转部件（参见图2）由壳体及其内部的转子系统（旋转支部件，参见图3）、动套支部件和压帽等组成。用于在旋桨推动作用力下，产生一定的角速度，并激励干簧管产生通断信号。

支座用于流速仪工作时的安装和固定，其安装孔径为Φ16mm。

尾翼部件（产品选配件）用于流速仪工作时的定向。

干簧管部件用于接受来自转子系统的磁激励，对外提供流速仪信号。

流速仪工作时，旋桨受水流驱动产生回转，带动旋转部件的转子部分同步旋转，安装在转子上的磁钢激励干簧管产生通断信号。

安装方法

（1）测杆安装

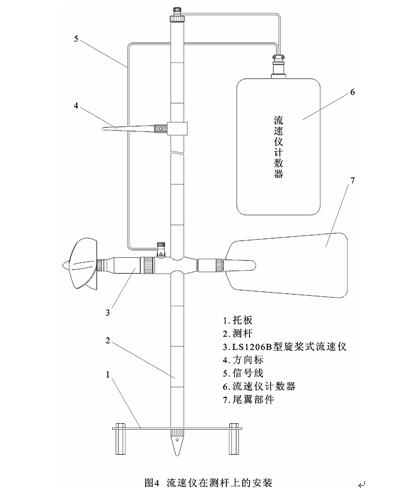

浅水测流时，可选用CG16-1型测杆（产品选配件）（参见图4）安装。测杆总长1.6m，每节0.4m；测杆上每2cm有一道刻线，每10cm有数字标识，作为测深和流速仪安装位置的标志。测杆上方有指针（方向标）以使流速仪对准流向（方向标在测杆上的位置应高于水面，以方便找准和观察）。

 eq \o\ac(○,注)注  在确认方向标与流速仪指向一致，并可以目测对准流向时，可不安装尾翼部件。

（2）悬杆、悬索安装

测点相对较深时，一般采用悬吊法测流，流速仪安装于悬杆、悬索或铅鱼上。这种情况下，可根据实际需要确定是否安装尾翼。
