气囊泵地下水采样器操作使用方法

发布时间: 2022-08-29      点击次数: 458



一、产品简介

气囊泵地下水采样器是一种低流速、低扰动式地下水洗井及取样设备,适合于各类,尤其是VOCs类污染物样品的采集。气囊泵地下水采样器控制器内置一个小型空压机,提供压缩空气,可满足静水位在30-60米以内的工况要求。若水位深度较深,可以加装落管部件,使更深层的地下水样品进入到气囊泵。为了确保对地下水的低扰动,气囊泵还可选择泄降探头,当采样过程中地下水水位的沉降过大时,可以自动停止取样,等待水位的恢复。



二、执行标准

地下水气囊泵采样器根据《HJ1019-2019 地块土壤和地下水中挥发性有机物采样技术导则》、《HJ164-2020地下水环境检测技术规范》采用贝勒管或潜水泵对地下水采样时,水体中VOCs易挥发,而气囊泵地下水采样器是是一种低流速、低扰动式地下水洗井及取样设备,可以完美解决这一问题。

采样井口直径5cm~10cm的地下水监测井,常规采样深度60米,要求采样泵直径必须小于5cm,以保证泵体能够完美的下到采水层,同时还得兼备采样无扰动,以确保地下水采样不会挥发损失。常规潜水泵等直径大都在10cm以上,根本不满足HJ1019-2019标准要求和现实要求。因此,洗井过程水资源浪费极高。加上泵体震动比较大,对水体扰动很大,挥发损失不可估量。针对地下水VOCs采样干扰、扰动、挥发损失等问题,气囊泵地下水采样器可以解决此类问题。



三、技术参数

1. 泵体采用优质不锈钢材质加工而成,美观防腐蚀。

2. 整机体积小,轻便,相对市面上其他同类产品更便携,减少采样人员工作强度。

3. 采用小体积,大压缩比气泵,可极限输出8公斤压力,即采样深度可达80米(理论值,根据现场工况略有不同)。

4. 可控过程仪表,水质采样过程可随意编程,适合各种深度的工况。

5. 大容量锂电池供电,可连续工作时间超5小时。

6. 控制主机带有交流输出,可对200W以内的非精密设备进行供电。(仅限本机配置的锂电池对接使用,可定制稳压输CB本,精密设备亦可以使用)。

7. 配置安全绳,防止采样过程中气囊泵掉落。

8. 水路采用PTFE材质管路,有效减少对水质的污染,有效保证水样的原始性。

9. 结构合理,方便装配。

10. 整机气路水路都采用快插接口,方便使用人员快速拆卸,提高工作效率。

11. 可配合我司其他便携仪器,对采样水样直接测试。

12. 可根据客户需求定制不同管径容量的气囊泵。

13.采样头1个(含气囊),主体直径4.2CM,长度120CM

14.循环流量:310ml

15.zui小监测井口:5cm

16.采样深度:60米

17.气管尺寸:4*6mm

18.出水管尺寸6*10mm

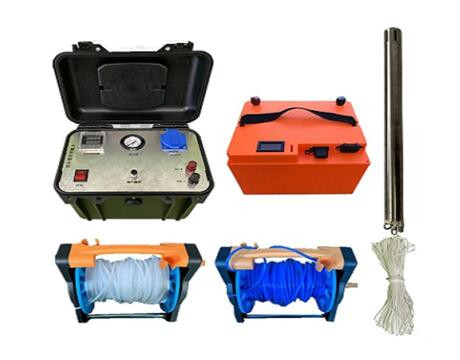

四、 配置清单

主控制器1台,电池一个,气用卷轴1个(有色管位气管),水用卷轴1个(白色四氟管),采样头1个(含气囊),备用气囊1个,电源连接线1根,充电器1个。



二、注意事项

控制器与电源连接时(红对公,黑对黑),注意红黑不要接反,否则会对设备造成损坏!



三、控制器功能

采用12V的直流电源

控制器通过定时器组合来控制内置便携式压缩机的启动和关闭时间。当压缩机运行的时候,空气会被打入到井下气囊泵的气囊及外壁内侧空间里。空气会挤压气囊将气囊内的液体挤压出来,而当空气压缩机停止的时候,气囊里的空气会被排出气囊,并且让水样进入到气囊内。



四、泵体功能

压缩空气

定时打开/关闭,循环交替的挤压泵体内柔性气囊。将水从泵中排出到地表面,然后排出空气。让泵再填充。液体在静压力作用下通过泵体底部的液体入口止回阀进入并充满泵体。充满液体后,当压缩空气进入气囊与泵壳体之间的密封空间,从而挤压气囊,将液体推出到地表面。

在气囊泵控制器的控制下,此循环自动重复。压缩空气不接触样品。气囊泵可有效的防止驱动泵的空气和样品之间的接触。



五、操作步骤

采样开始前,通常是在设备带到现场之前进行室内测试,将控制器与电源连接,(其他附件均不需要连接),打开控制器开关,用手指堵住出气口,观察压力表数值是否上升,(压力表数值是否增加),如果压力增加则可正常开展野外采样工作。如压力一直没有变化,请联系我们。

1. 将控制器上的出气管与气卷轴侧边接口连接气卷轴另一端与采样头侧边接头连接采样头中间为出水管与白色水管相连。连接好管路和泵头以后可以准备相应长度绳子作为安全绳慢慢将泵头下到井中。可以提前在管路上做好长度标记,下到需要采样深度。

3.泵体完全浸没水中,蹦的最佳性能是在水位下方(1米),这个深度的水压可以使气囊内部完全填满水样,采水效率高。反之泵的性能会因较浅的浸没而减弱。根据不同方法要求,有时需要将泵体至于水面下方50cm,也可以达到采样要求。

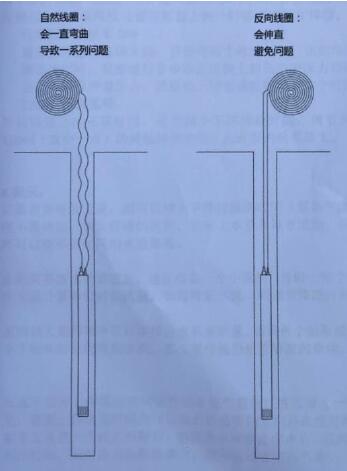

4.管路避免弯曲

下井过程避免管路弯曲,可采用反向线圈法。当把泵下降到井中时,将泵按照与管子自然形成的线圈相反的方向下降是非常重要的,因为这样管线就能在下降过程中伸直。当泵和管线下降到颈中是弯曲的方向,应该与线圈缠绕的方向相反,如果管线是自然展开的,并且自然弯曲没有被阻止,管线将在井下继续缠绕,使用反向线圈法可以避免在将泵送下井的过程中出现的剐蹭和其他困难。尤其是当井下不是垂直的,或是出于某些原因有失校准的时候。


5.  了解采样需要的压力

此步骤为采样的关键步骤,涉及到后续计数器时间的调节。要确定气囊泵工作所需的压力,取决于连接到泵体上面的供气管路的长度。

6.  使用简化公式:

1.47PSI(每米)+10PSI(管路的空气摩擦)=所需的PSI

如上所示,额外的10PSI 是用来计算泵本身和沿空气管的摩擦损失。当空气管的长度小于或等于15米时,则不需要额外压力。例如:管路30米,所需要的采样压力为:1.47PSI×30+10PSI=54.1PSI。也就是压力需要达到54.1PSI可以将30米深处的地下水提升上来。

7.调节控制器上的计数器

控制器上有两排时间,分别为上排填充时间,下排为排液时间。注意:两个时间针对水样来说,也就是水样进入泵体的时间和水样排出的时间,当泵处于井中的理想深度时,就可以设置控制器上的计时器来充填和排液。

将电源开关调制OFF,通常一开始可以调大些,并保持两个时间一样,比如均调成10S,然后当控制器运行时,观察运行多少秒后面板上的压力表压力显示可以达到上诉计算公式中采样所需压力,然后将上排填充时间调制这个时间,此时泵的流量为120ml每次循环。固定上排充填时间,适当减少下排液时间,调节到使水量稳定在120ml(或少一点)的最低排液时间。此时蹦的效率虽大。

8.  提示:

如果需要降低流量,则可以增大下排排液的时间,(泵体气囊填满120ml后水量便不再增加,调大排液时间,实际上水量并没有增加,只是延长了时间),这样可以使单位时间的水量降低。

如果需要准确计算流量,建议准备一个小量筒,计时一整个循环的时间,以量筒中水量计算单位时间流量,如需降低水量则调大排液时间。

泵的最大采样效率可以由排出水量来衡量。如果每个抽取循环所排出的水样体积小于标称额泵的有效容积,那么采样量仍然有提到的余地。不要将上排填充时间设置过长使气囊被过度压缩。一个非常好的经验法则是,设置上排填充时间为(让流出样品管的水刚好在填充时间到时停止出水),如果发现在一个排水周期后,也就是水样停止出水后,压缩机仍旧工作,请减少加压时间,此时压力再继续攀升,便导致过度挤压气囊。
