一、产品简介：

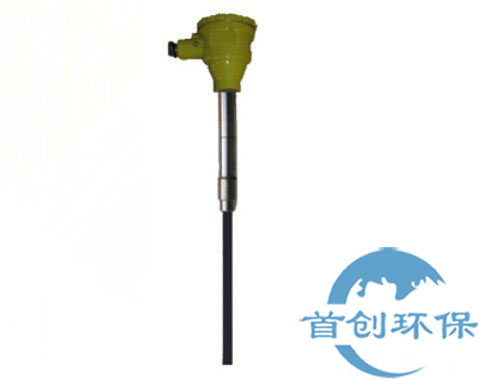

BDM-H型一体化智能型粉尘浓度在线测量系统，由我公司研发生产，并获得实用新型专利，广泛应用于冶金、发电、水泥等行业气固两相流的含尘量在线测量。
主要使用场所：TRT发电，湿法除尘，除尘总管，电除尘或其他除尘场所。
工作原理：含有粉尘颗粒的气固两相流体在输送过程中，由于粉尘颗粒与粉尘颗粒、粉尘颗粒与管道内壁的碰撞和摩擦，将使粉尘颗粒带上电荷，形成静电场。当带电粉尘颗粒通过测量电极时，测量电极感应出正负电荷，电荷在转移运动中形成电流信号：此交流电信号的大小和粉尘质量含量成正比。通过对此信号进一步放大、运算处理，从而JQ测量出粉尘浓度（mg/Nm3）。智能电路设计，有三路报警，可任意设置。
二、BDM-H型一体化智能型粉尘浓度在线测量系统特点：
1、一体化结构，抗干扰性能高。
2、测量精度高。
3、测量电极采用进口材质喷涂，具有更强的耐高温、抗腐蚀和防粘附能力。
4、变送器主体采用专利设计，气密连接件严防被测气体泄漏。
5、变送器具有自动调零功能，有效避免零漂。
6、变送器采用无极性DC 24V供电，防止接线失误损坏设备的可能性。
7、智能电路设计，三路报警输出，报警值可以任意设定。
三、BDM-H型一体化智能型粉尘浓度在线测量系统技术指标：
1、环境温度：-40℃～80℃（电子部件）
2、环境湿度：45%～95%RH
3、介质压力：<2.5MPa
4、介质温度：-50℃～260℃（标准型）
5、粉尘颗粒：标称直径0.1μm～200μm
6、测量量程：0-100mg/Nm3（标准型）
7、测量精度：±2.5%
8、插入长度：L=800mm（标准型），可根据要求定做
9、输出方式：四线制DC 4-20mA
10、电源电压：DC 24V±10%
11、防护等级：IP65
12、防爆等级：本安型
13、故障报警：继电器输出 3A常开/常闭触点
14、下限值L1报警：继电器输出 3A常开/常闭触点
15、上限值L2报警：继电器输出 3A常开/常闭触点
16、变送器功耗：小于1W
四、接线方式:
BDM-H智能型粉尘浓度变送器可与任何DC 4-20mA输入的指示、记录与调节仪表、PLC、DCS计算机等组成系统，当所组成系统的仪表不能提供24VDC电源时，由外部提供。三路输出报警，触电容量3A常开/常闭触电。
五、外形尺寸：
安装时需在被测管道上开Φ28孔，然后将焊接底座焊接到被测官道上。焊接底座和主体之间为M27*2螺纹连接。
六、系统组成
